4.6.13 Снятие и установка корпуса газораспределительного механизма (двигатели 1.7 л DOHC)

Снятие и установка корпуса газораспределительного механизма (двигатели 1.7 л DOHC)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

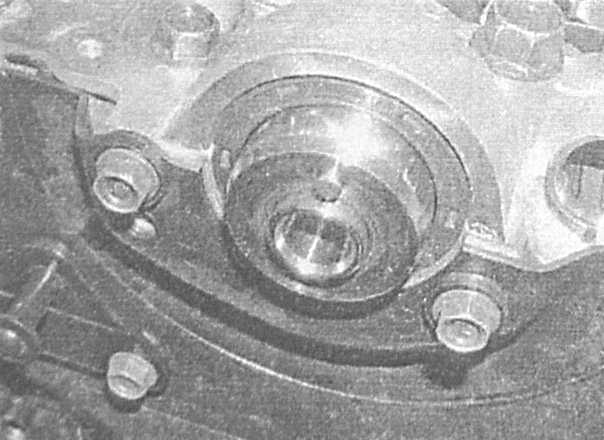

Снимите зубчатое колесо распределительного вала (см. Снятие и установка натяжителя ремня и зубчатых колес привода ГРМ (двигатели 1.7 л). Снимите крышку газораспределительного механизма (см. Снятие и установка крышки газораспределительного механизма). Выверните два болта крепления задней крышки газораспределительного ремня к корпусу газораспределительного механизма.
Снимите топливные форсунки (см. Главу Системы питания и выпуска).

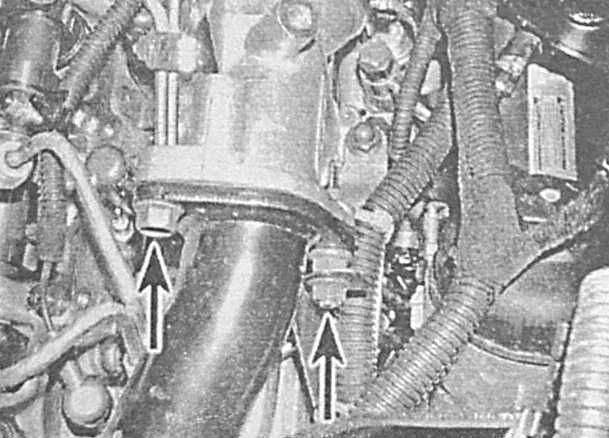

Выверните болты крепления воздушного рукава турбокомпрессора и снимите кронштейн с левой задней части корпуса газораспределительного механизма и впускного трубопровода. Отпустите фиксаторы и отделите рукав от впускного воздуховода.

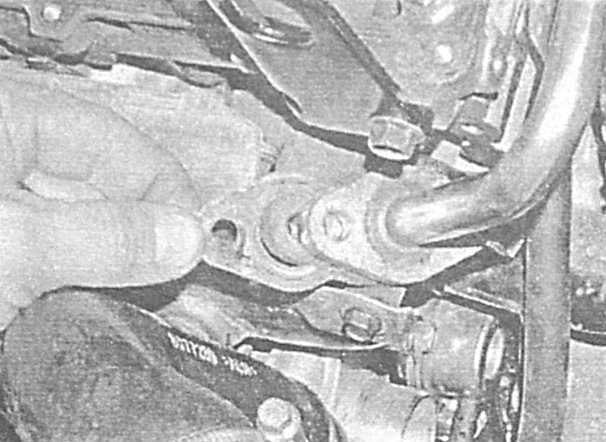

Выверните болты крепления трубки системы рециркуляции отработавших газов (EGR) к выпускному коллектору — не забудьте про уплотнительную прокладку.

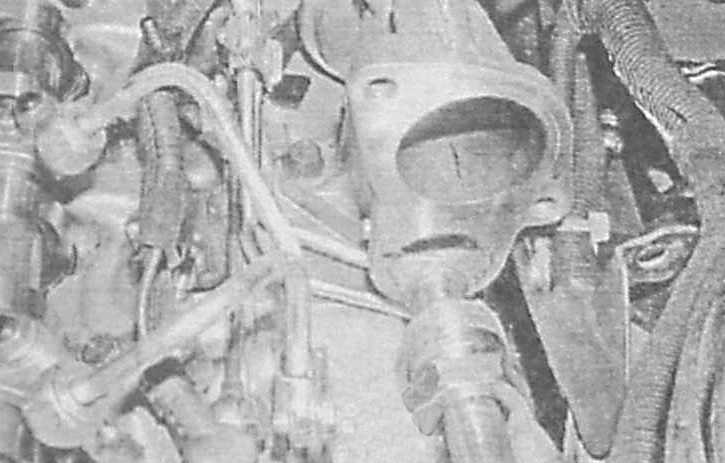

Отпустите большой штуцерный разъем, отсоедините трубку от клапана EGR и снимите ее с двигателя. Теперь можно произвести снятие с корпуса газораспределительного механизма левого заднего подъемного рыма силового агрегата.

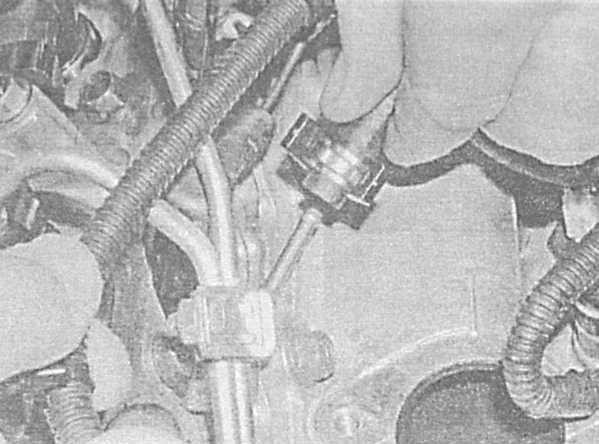

Отсоедините от трубки шланг возврата топлива. Рассоедините разъемы электропроводки отопителя.

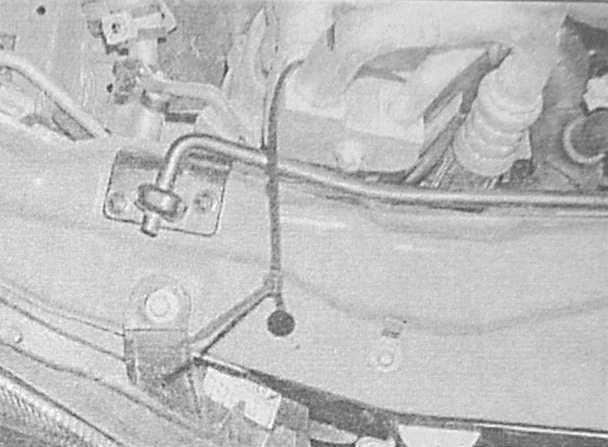

Высвободите рефрижераторные линии системы кондиционирования воздуха из фиксаторов на правом брызговике. Отсоедините электропроводку и выверните три болта крепления компрессора кондиционера к опорному кронштейна. Отделите компрессор от двигателя и подвяжите его в стороне к панели передка.

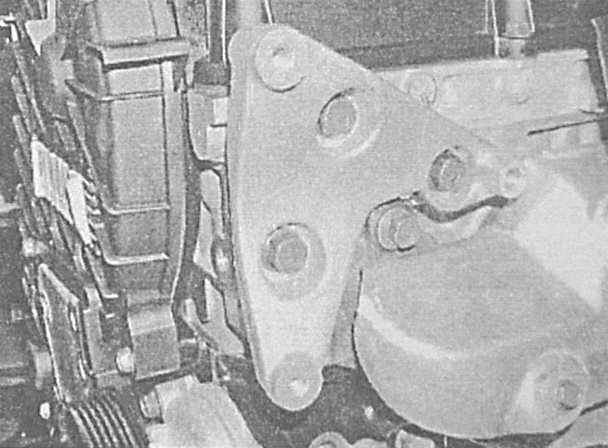

Выверните три крепежных болта и снимите опорный кронштейн компрессора.

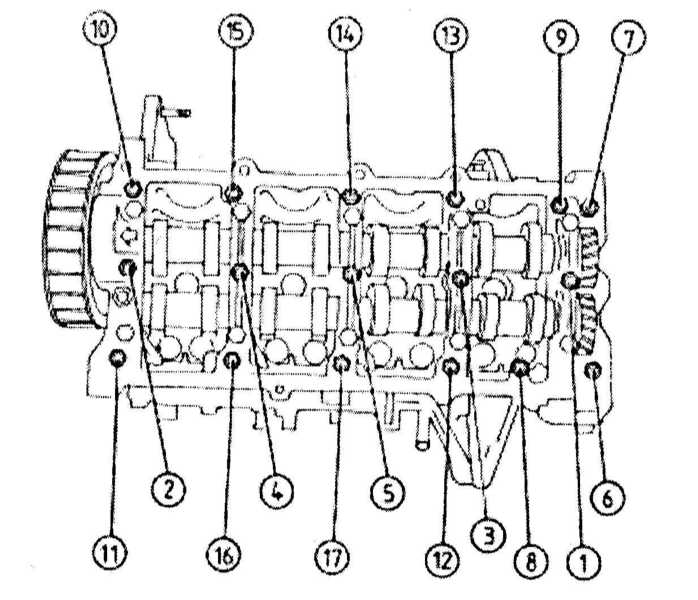

Действуя в строго определенной последовательности, постепенно, по пол-оборота за подход, ослабьте болты крепления корпуса газораспределительного механизма.
Выверните крепежные болты и снимите корпус газораспределительного механизма и ее уплотнительную прокладку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей корпуса и головки цилиндров, — с поверхностей должны быть удалены все мельчайшие следы материала старой прокладки.
Перед установкой корпуса газораспределительного механизма удостоверьтесь в правильности совмещения меток шестерен распределительных валов.

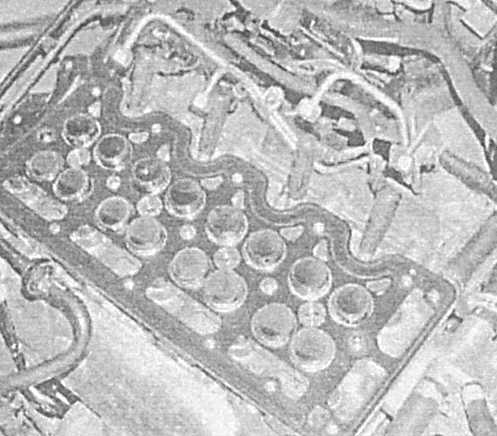

Уложите новую прокладку на сопрягаемую поверхность головки цилиндров. Прижмите к головке корпус газораспределительного механизма, вверните крепежные болты и, действуя в строго определенном порядке, в несколько приемов равномерно затяните их с требуемым усилием.
Дальнейшая установка производится порядке, обратном порядку демонтажа компонентов. Обратите внимание на следующие моменты: Проверьте клапанные зазоры, в случае необходимости произведите соответствующую корректировку (см. Проверка и регулировка зазоров клапанов (двигатели 1.7 л DOHC). Отрегулируйте натяжения ремня привода ГРМ (см. Снятие и установка ремня привода ГРМ). Проверьте соединение шланга и трубки возврата топлива на наличие признаков развития утечек.
