6.1.6 Снятие, установка и регулировка троса газа - бензиновые модели

Снятие, установка и регулировка троса газа - бензиновые модели

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

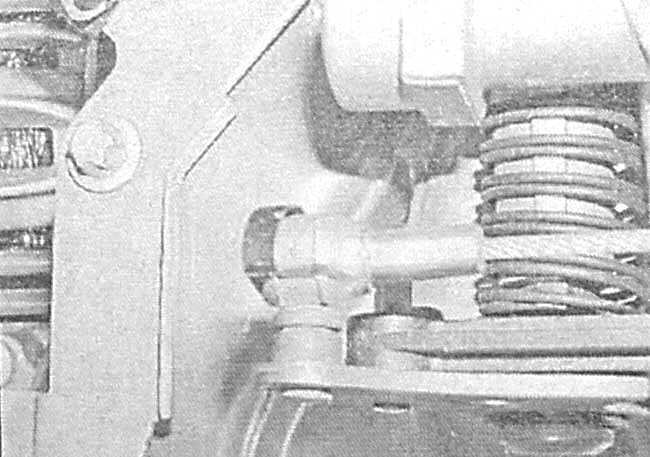

  1. В двигательном отсеке сдвиньте фиксатор и отсоедините сердечник троса газа от рычага привода дроссельной заслонки.
Снятие, установка и регулировка троса газа - бензиновые модели Opel Astra

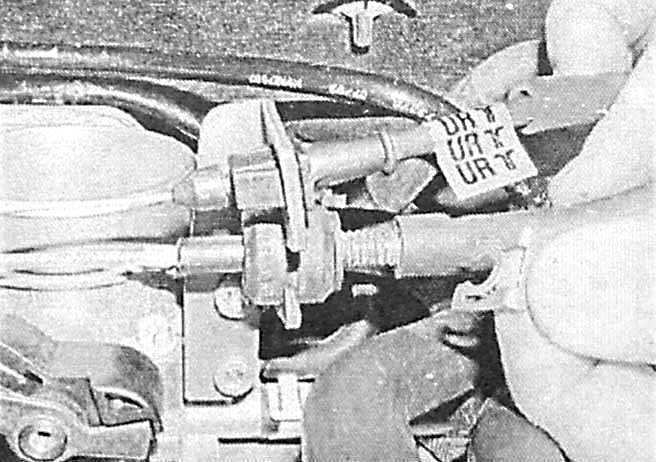

  1. Высвободите оболочку троса из опорного кронштейна, - постарайтесь не потерять регулировочную скобку. Пройдясь по всему тросу, высвободите его из промежуточных фиксаторов, постарайтесь запомнить маршрут прокладки троса.
Снятие, установка и регулировка троса газа - бензиновые модели Opel Astra
  1. На моделях, оборудованных АТ, отсоедините электропроводку от встроенного в тросовую сборку датчика-выключателя режима kickdown.
  2. В салоне автомобиля, с целью обеспечения доступа к педальной сборке, отпустите крепеж и снимите левую (водительскую) нижнюю секцию отделки панели приборов.

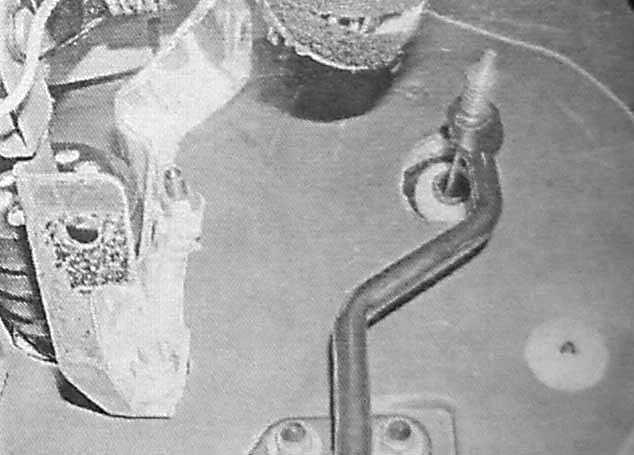

  1. Под панелью приборов высвободите наконечник троса из сборки педали акселератора.
Снятие, установка и регулировка троса газа - бензиновые модели Opel Astra
  1. Вернувшись в двигательный отсек, высвободите из задней перегородки проходную втулку оболочки троса. Снимите трос в сборе с втулкой.

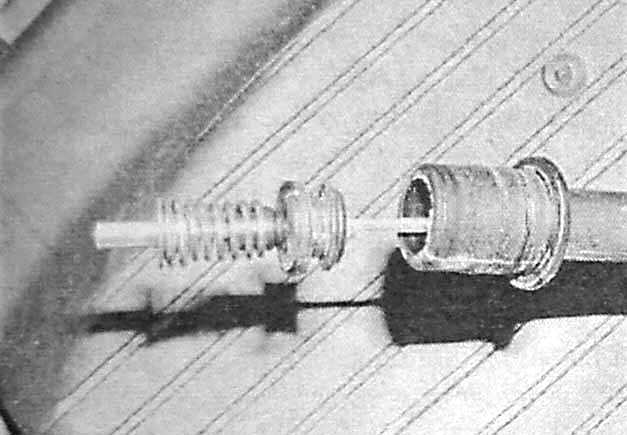

  1. Проверьте трос на наличие признаков износа и механических повреждений. В случае необходимости произведите замену.
Снятие, установка и регулировка троса газа - бензиновые модели Opel Astra

border=

Проходные втулки могут быть заменены в индивидуальном порядке.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Из двигательного отсека проденьте трос сквозь переборку в салон. Закрепите проходную втулку в своем отверстии в переборке.
  2. В салоне укрепите наконечник троса на педали и проверьте надежность посадки проходной втулки в переборке двигательного отсека. Установите на место нижнюю секцию отделки панели приборов.
  3. Проверьте правильность прокладки троса в двигательном отсеке, проследите за надежностью крепления его во всех промежуточных фиксаторах. На моделях с АТ подсоедините электропроводку к датчику-выключателю режима kickdown.
  4. Подсоедините наконечник троса к рычагу привода дроссельной заслонки и закрепите его фиксатором. Закрепите оболочку тросовой сборки в опорном кронштейне, затем отрегулируйте натяг (см. ниже).

Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В двигательном отсеке снимите регулировочную скобку с оболочки троса.
Снятие, установка и регулировка троса газа - бензиновые модели Opel Astra
  1. При снятой скобке удостоверьтесь, что рычаг отведен до упора. Аккуратно вытянув трос из наконечника, полностью выберите его слабину.
  2. Удерживая оболочку троса в этом положении, установите скобку в последнюю перед опорным кронштейном канавку в оболочке. Теперь слабина троса должна быть минимальной.
  3. Попросите помощника выжать двигательный отсек упора педаль акселератора и удостоверьтесь в полноте открывания и дроссельной заслонки. При отпускании педали заслонка должна плавно возвращаться в исходное положение.
