Автомобиль Opel Astra (Опель Астра)

4.5.2 Снятие и установка крышки газораспределительного механизма

Снятие и установка крышки газораспределительного механизма

Двигатели 1.4, 1.6 и 1.8 л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

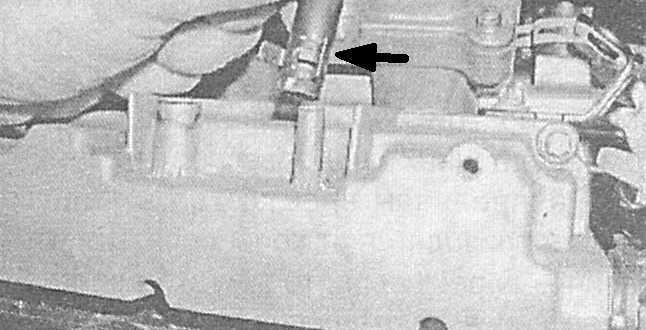

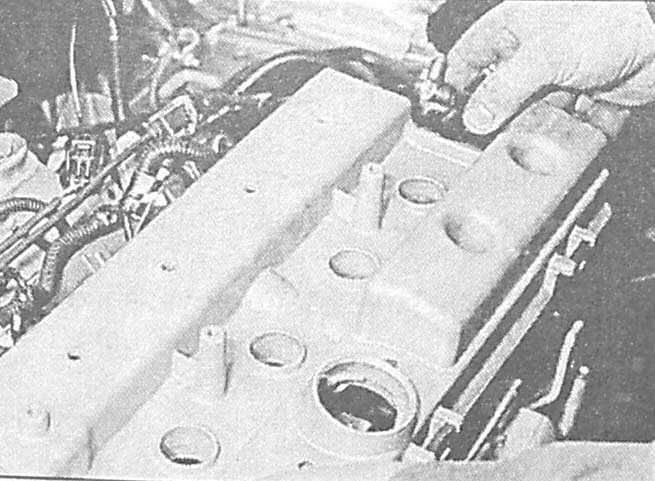

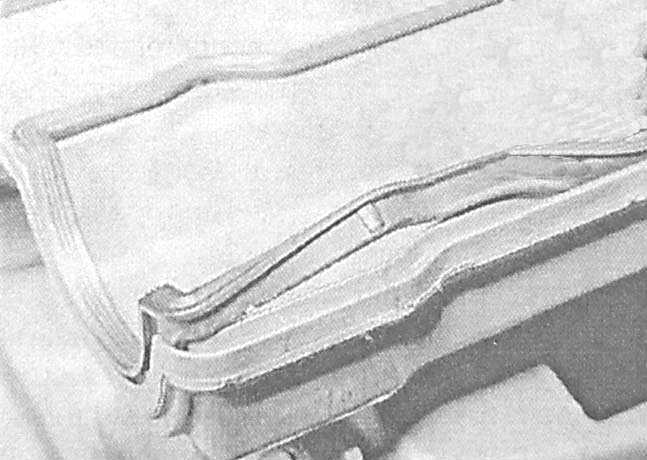

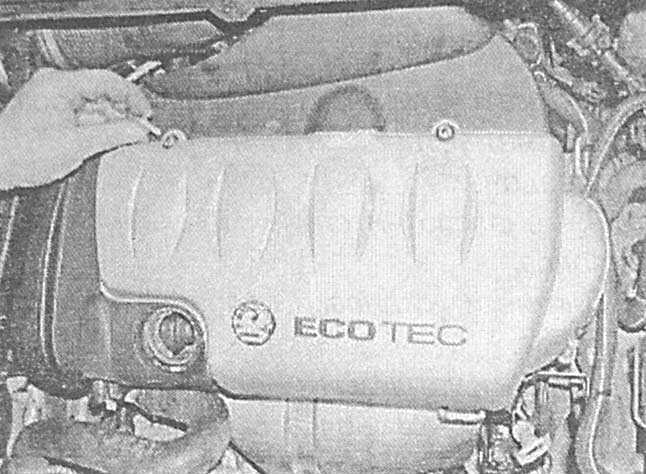

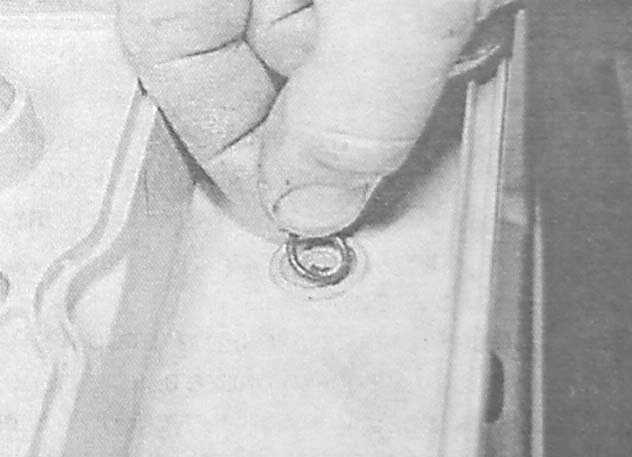

Снимите крышку маслозаливной горловины, выверните крепежные болты и снимите защитный кожух двигателя. Отсоедините электропроводку, выверните крепежные винты и снимите модуль зажигания (см. Главу Электрооборудование двигателя). Ослабьте крепежные хомуты и отсоедините шлаги вентиляции картера от левого края крышки газораспределительного механизма. Постепенно и равномерно ослабив, выверните винты крепления крышки. Снимите крышку газораспределительного механизма с головки цилиндров. Снимите с крышки уплотнительные кольца и прокладку, проверьте их состояние, в случае необходимости произведите замену.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей крышки и головки. Уложите в крышку уплотнения, временно зафиксировав их консистентной смазкой. Нанесите слой подходящего герметика на сопрягаемую поверхность головки цилиндров в районе правых крышек постелей распределительных валов и в полукруглых вырезах с левой стороны литья. Аккуратно уложите крышку газораспределительного механизма на свое штатное место, контролируя правильность размещения уплотнений. Вверните крепежные болты и, двигаясь по спирали от центра к краям, равномерно затяните их с требуемым усилием. Восстановите исходное подсоединение шлангов вентиляции картера, — проследите за надежностью затягивания крепежных хомутов. Установите на место модуль зажигания (см. Главу Электрооборудование двигателя). Установите защитный кожух двигателя.

Двигатели 1.8 л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

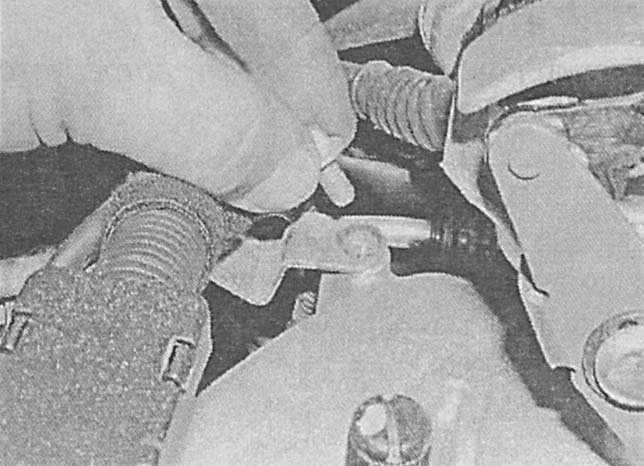

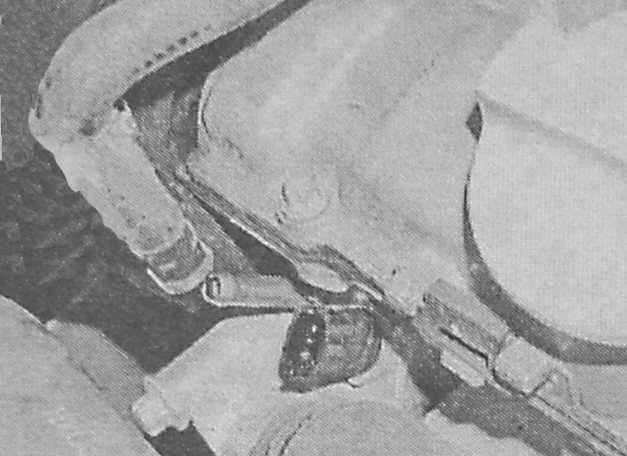

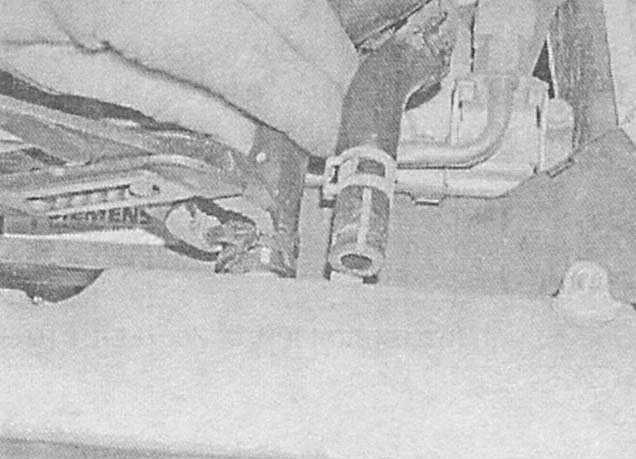

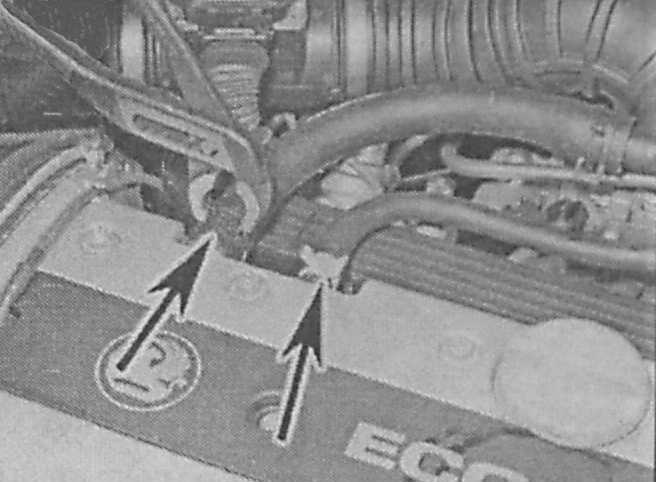

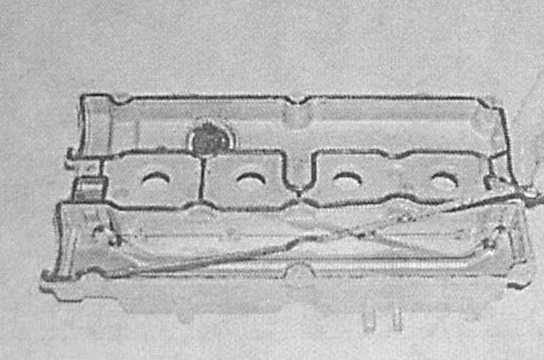

Снимите защитный кожух двигателя (см. выше Двигатели 1.4, 1.6 и 1.8 л — Снятие). Ослабьте крепежные хомуты и отсоедините шлаги вентиляции картера от левого края крышки газораспределительного механизма. Отсоедините электропроводку, выверните крепежные винты и снимите модуль зажигания (см. Главу Электрооборудование двигателя). Отсоедините от датчика температуры охлаждающей жидкости разъем проводки. Отсоедините от корпуса термостата шланг охладительного тракта. Выверните болты крепления опорного кронштейна шланга к крышке газораспределительного механизма и впускного трубопровода. Ослабьте хомут и сдвиньте шланг в сторону, — приготовьтесь к сбору пролившейся охлаждающей жидкости. В несколько приемов равномерно ослабьте и выверните болты крепления крышки. Подняв вверх, отделите крышку от головки цилиндров, снимите уплотнительную прокладку. Проверьте состояние прокладки, в случае необходимости приготовьте сменную.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей, уложите новую прокладку в насухо протертую приемную канавку крышки. Аккуратно уложите крышку газораспределительного механизма на свое штатное место, контролируя правильность размещения уплотнений. Вверните крепежные болты и, двигаясь по спирали от центра к краям, равномерно затяните их с требуемым усилием. Подсоедините шланг охладительного тракта к корпусу термостата, закрепите шланг в кронштейне на крыше и впускного трубопровода. Проверьте уровень охлаждающей жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу Текущее обслуживание). Подсоедините электропроводку к датчику температуры. Восстановите исходное подсоединение шлангов вентиляции картера, — проследите за надежностью затягивания крепежных хомутов. Установите на место модуль зажигания (см. Главу Электрооборудование двигателя). Установите защитный кожух двигателя.

Двигатели 2.0 л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите сборку воздухоочистителя (см. Главу Системы питания и выпуска). Снимите верхнюю секцию крышки привода ГРМ (см. Снятие и установка крышки привода ГРМ). Ослабьте крепежные хомуты и отсоедините от крышки газораспределительного механизма шлаги вентиляции картера. Выверните крепежные болты и снимите защитный кожух свечей зажигания. Снимите со свечей защитные колпачки, отсоедините и отведите в сторону ВВ провода. Отсоедините и отведите в сторону электропроводку от датчика положения распределительного вала (CMP). В несколько приемов равномерно ослабьте и выверните болты крепления крышки газораспределительного механизма. Отделите крышку с головки цилиндров, снимите прокладку и извлеките из отверстий под крепежные болты уплотнительные кольца. Внимательно осмотрите уплотнительные элементы, в случае необходимости произведите их замену.

Установка
